СКВ-2-Н-0,25 — цифровой киловольтметр

Код товара: 62540
  • 82249-21

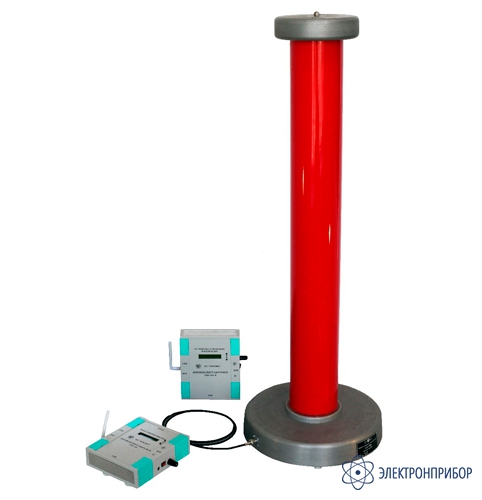

    Цифровой киловольтметр СКВ-2-Н-0,25 Цифровой киловольтметр СКВ-2-Н-0,25
    Является модификацией СКВ-2

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82249-21 до 16.07.2026

    • Производитель

      НИИЭМП, Россия

    Назначение цифрового киловольтметра СКВ-2:

    Киловольтметр СКВ-2 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока частотой 50 Гц. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.

    Цифровой киловольтметр СКВ-2 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом. Условное обозначение киловольтметра состоит из:

    • наименования "Киловольтметр цифровой";
    • обозначения типа киловольтметра "СКВ";
    • обозначения предела измерений напряжений постоянного тока: "2" – до 2 кВ, "10" – до 10 кВ, "20" – до 20 кВ, "40" - до 40 кВ, "80" – до 80 кВ, "100" - до 100 кВ, "140" - до 140 кВ;
    • обозначения вариантов исполнений: "И" - исходный, "Н" - настольный, "Г" - гаджет или "СТ" - стационарный;
    • обозначения класса точности: "0,25" или "0,5";
    • обозначения ТУ.

    Пример условного обозначения киловольтметра с пределом измерений напряжений 40 кВ и в исходном исполнении:
    «Киловольтметр цифровой СКВ-40-И РУКЮ.411116.001 ТУ».

    Описание цифрового киловольтметра СКВ-2:

    В исполнении "И" (исходный) в состав киловольтметра входят:

    • ДНВ с предельным входным напряжением постоянного тока до 2 кВ, 10 кВ, 20 кВ, 40 кВ, 80 кВ, 100 кВ или 140 кВ;
    • блок измерительный (БИ).

    В исполнениях "Г" (гаджет), "Н" (настольный) и "СТ" (стационарный) в состав киловольтметра дополнительно входит устройство управления и индикации (УУИ).

    Устройство управления и индикации позволяет осуществлять обмен с БИ и может поставляться в следующих вариантах исполнения:

    • "Г" – в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;
    • "Н" – блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
    • "СТ" – в виде металлического приборного конструктива, предназначенного для установки в стойку или стенд.

    Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант "Н" выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант "СТ" выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.

    ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.

  • Технические характеристики цифрового киловольтметра СКВ-2:

    Модель Вариант исполнения Погрешность
    ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-2
    СКВ-2-И-0,5 исходный ± 0,5%
    СКВ-2-И-0,25 исходный ± 0,25%
    СКВ-2-Н-0,5 настольный ± 0,5%
    СКВ-2-Н-0,25 настольный ± 0,25%
    СКВ-2-Г-0,5 гаджет ± 0,5%
    СКВ-2-Г-0,25 гаджет ± 0,25%
    СКВ-2-СТ-0,5 стационарный ± 0,5%
    СКВ-2-СТ-0,25 стационарный ± 0,25%
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Диапазон измерений напряжений постоянного тока, кВ от 0,01 до 2,00
    Диапазон измерений напряжения переменного тока, кВ от 0,01 до 1,40
    Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, % ±(0,25+0,125 х [(Uп/Uх)-1])*
    или
    ±(0,5+0,25 х [(Uп/Uх)-1])*
    Номинальная частота переменного тока, Гц 50
    Условия применения:
    - температура окружающей среды, °С
    - относительная влажность, %
    - атмосферное давление, кПа
    от +15 до +25
    от 10 до 80
    от 84 до 106
    Габаритные размеры ДНВ-2А (В×Д×Г), мм, не более 190 х 100 х 140
    Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более 55 х 205 х 200
    Габаритные размеры УУИ (В×Ш×Г, без учета антенны), мм, не более
    - в исполнении «Н»
    - в исполнении «СТ»
    55 х 205 х 200
    180 х 240 х 210
    Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более 200 х 350 х 200
    Масса ДНВ-2А, кг, не более 1,8
    Масса блока измерительного, кг, не более 1,5
    Масса УУИ, кг, не более
    - в исполнении «Н»
    - в исполнении «СТ»
    1,5
    3,0
    Масса в полной комплектации в транспортной таре, кг, не более 10,0

    Примечание:
    * Uп - предельное значение диапазона измерений напряжения; Ux – измеренное значение напряжения.

  • Комплект поставки СКВ-2-Н-0,25

    № Наименование Количество
    1 Делитель напряжения высоковольтный ДНВ-2А       1
    2 Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) 1
    3 Зарядное устройство 1
    4 Кабель интерфейсный USB 2.0 (длина до 1,8 м) 1
    5 Кабель измерительный РУКЮ 685641.031 (длина до 5 м) * 1
    6 Провод заземления (длиной 2 м) РУКЮ.685666.002 2
    7 USB-флэш  РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android 1
    8 Устройство управления и индикации в исполнении "Н" РУКЮ 464425.001 (с антенной) 1
    9 Руководство по эксплуатации 1
    10 Ящик упаковочный 1

    * Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный РУКЮ 685641.031 длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
