ВКВ-100, ВКВ 100, ВКВ100

Киловольтметры и высоковольтные делители напряжения (высоковольтные измерительные системы)

ВКВ-100 — киловольтметр цифровой

Код товара: 57397
  • 77714-20

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      77714-20 до 28.02.2025

    Сертификаты

    Описание киловольтметра цифрового ВКВ-100:

    Киловольтметр «ВКВ-100» предназначен для измерения высоких напряжений постоянного и переменного тока промышленной частоты 50 Гц.

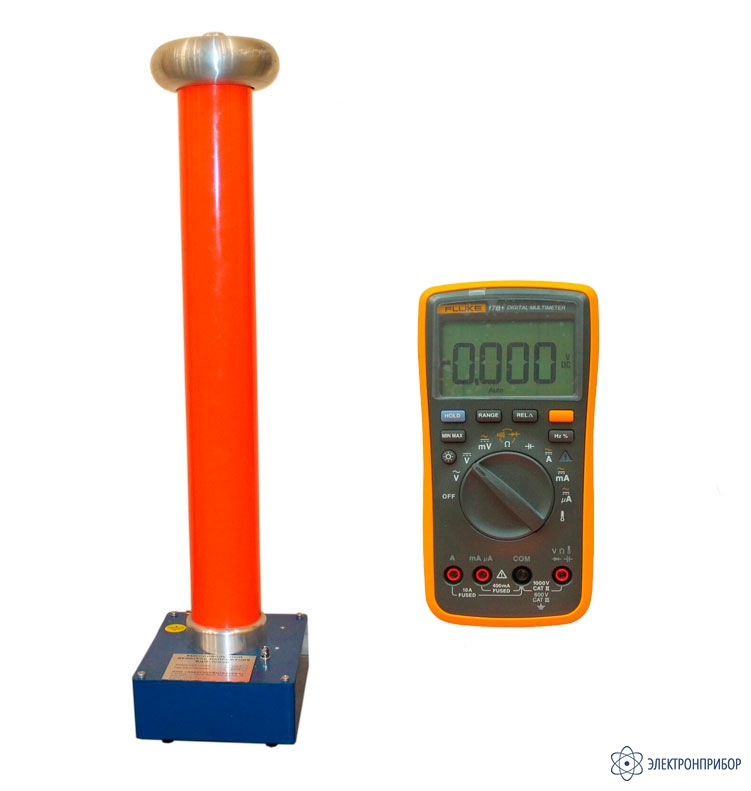

    Киловольтметр состоит из делителя напряжения ВДН-100кВ и цифрового мультиметра Fluke 17b+, которые внесены в Госреестр средств измерений РФ.

    Использование приборов:

    • Поверка измерительных трансформаторов;
    • Контроль и измерение сигналов при производстве и учете электроэнергии;
    • Контроль качества изоляции;
    • Проведение технического обслуживания и наладки;
    • Проведение испытаний энергоустановок.

    Особенности делителя напряжения ВДН-100кВ:

    Высоковольтный делитель напряжения ВДН-100кВ собран по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителя осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

    Коаксиальный кабель, применяемый для подсоединения делителя к вольтметру, снабжен Р-50 разъемами.

    Особенности цифрового мультиметра Fluke 17Ь+:

    Мультиметр Fluke 17b+ относится к классу многофункциональных приборов, измеряющих с высокой точностью целый ряд параметров электрических цепей.

    Прибор обладает функцией предупреждения о превышении допустимого уровня измеряемого напряжения. Таким образом, намного проще избежать случайного выхода прибора из строя.

  • Технические характеристики киловольтметра цифрового ВКВ-100:

    Параметр Значение
    Технические характеристики блока высокого напряжения ВДН-100кВ
    Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 -100
    Диапазон измеряемых напряжений постоянного тока, кВ 1 -100
    Коэффициент деления 1000:1
    Входное сопротивление высоковольтного плеча, МОм 1200
    Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3%
    Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более ±3%
    Габаритные размеры высоковольтного блока, мм 200*200*810
    Масса высоковольтного блока, кг, не более 4,2
    Технические характеристики цифрового мультиметра Fluke 17b+
    Переменное напряжение
    Диапазон От 0,1 мВ до 1000 В
    Наилучшее значение погрешности + (1.0 % + 3 ед.мл.разр.)
    Диапазон частот От 40 Гц до 500 Гц
    Постоянное напряжение
    Диапазон От 0,1 мВ до 1000 В
    Наилучшее значение погрешности ± (0.5 % + 3 ед.мл.разр.)
    Сопротивление
    Диапазон От 0,1 Ом до 40 Мом
    Наилучшее значение погрешности ± (0.4 % + 2 ед.мл.разр.)
    Переменное ток
    Диапазон От 0,1 мА до 10 А
    Наилучшее значение погрешности + (1.5 % + 3 ед.мл.разр.)
    Диапазон частот От 40 Гц до 200 Гц
    Постоянный ток
    Диапазон От 0,1 мА до 10 А
    Значение погрешности + (1.0 % + 3 ед.мл.разр.)
    Ёмкость
    Диапазон От 0,01 нФ до 1000 мкФ
    Наилучшее значение погрешности ± (2.0 % + 5 ед.мл.разр.)
    Частота и коэффициент заполнения
    Диапазон От 10 Гц до 100 кГц
    Значение погрешности + (0.1 % +3 ед.мл.разр.)
    Измерение температуры
    Диапазон От -55°С до 400 °C
    Значение погрешности ± (2.0 % +1 °C)

  • Комплект поставки ВКВ-100

    № Наименование Количество
    1 Высоковольтный делитель напряжения ВДН-100кВ 1
    2 Цифровой мультиметр Fluke 17b+ 1
    3 Кабель соединительный коаксиальный 3м 1
    4 Провод заземления 3м 1
    5 Переходник BNC-2*4 мм 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Транспортная тара 1
