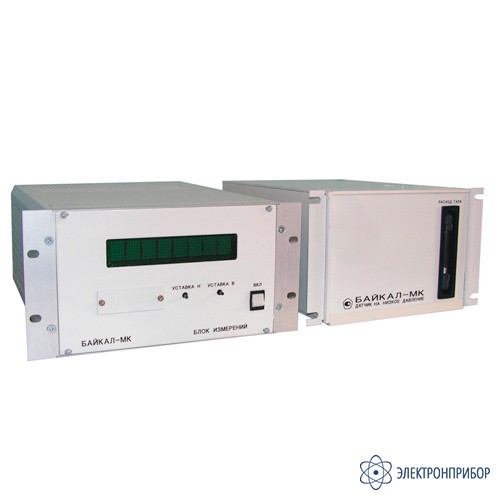

Байкал-МК — гигрометр

Код товара: 44116
  • 65065-16
    3 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      65065-16 до 09.09.2026

    • Производитель

      Ангарское ОКБА

    Сертификаты

    Назначение гигрометра Байкал-МК:

    Гигрометр Байкал-МК предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

    Гигрометр Байкал-МК выпускается в 3-х исполнениях:

    Область применения гигрометра Байкал-МК:

    Гигрометр Байкал-МК используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

    Особенности гигрометра Байкал-МК:

    • Выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;
    • Наличие интерфейса RS-485 для связи с ЭВМ;
    • Наличие функции почасового и суточного архива с энергонезависимой памятью;
    • Дисплей повышенной яркости;
    • Автоматический выбор диапазонов измерений;
    • Высокая точность и надежность;
    • Устройство сигнализации о неисправности чувствительного элемента;
    • Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
    • Активная защита чувствительного элемента по напряжению и влажности;
    • Измерительная схема гигрометра выполнена на микроконтроллере;
    • Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
    • Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.

  • Технические характеристики гигрометра Байкал-МК:

    Параметр Байкал-МК (высокое давление) Байкал-МК (низкое давление) Байкал-МК (разрежение)
    Датчик на высокое давление, МПа (кгс/см2) от 0,16 до 40 (от 1,6 до 400,0) - -
    Датчик на низкое давление, МПа (кгс/см2) - от 0,03 до 0,16 (от 0,3 до 1,6) -
    Датчик на разрежение, МПа (кгс/см2) - - от - 0,005 до + 0,03 (от - 0,05 до + 0,30)
    Диапазоны измерений объемной доли влаги, млн-1 0…1;
    1…10;
    10…100;
    100…1000
    Основная приведенная погрешность:
    - для области измерений от 0 до 1 млн-1
    - для области измерений от 1 до 10 млн-1
    - для области измерений от 10 до 100 и от 100 до 1000 млн-1
    ± 10%
    ± 4%
    ± 2,5%
    Унифицированный выходной сигнал для каждого диапазона измерений 4 … 20 мА или 0 … 5 мА
    Расход анализируемого газа через гигрометр, не более 1000 см3/мин (регулируется)
    Температура анализируемого газа и окружающего воздуха +5…+50 °С
    Потребляемая мощность не более 27 Вт
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
    Габаритные размеры, мм:
    - Датчик
    - Блок измерений
    - Побудитель расхода газа
    240 × 145 × 355
    345 × 270 × 140
    230 × 170 × 130
    Масса, кг:
    - Датчик
    - Блок измерений
    - Побудитель расхода газа
    6
    4
    4

    * при заказе гигрометров серии Байкал с содержанием кислорода в анализируемом газе более 23%, цены на гигрометр увеличиваются независимо от исполнения на 20%

    ** при заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа на входе.

  • Комплект поставки Байкал-МК

    № Наименование Байкал-МК (высокое давление) Байкал-МК (низкое давление) Байкал-МК (разрежение)
    1 Блок измерения Байкал-МК 1 1 1
    2 Блок с датчиком на высокое давление 1 - -
    3 Блок с датчиком на низкое давление - 1 -
    4 Блок с датчиком на разрежение - - 1
    5 Устройство для измерения расхода газа УИРГ-2А 1 1 1
    6 Побудитель расхода газа - - 1
    7 Комплект запасных частей:
    - Элемент чувствительный 1 1 1
    - Трубка 5К6.452.295-08 1 1 1
    - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе) 1 1 1
    - Трубка 5К8.626.222 1 1 1
    - Прокладка 6 6 6
    - Ниппель прижимной 3 3 3
    - Гайка накидная 1 1 1
    - Вставка плавкая ВП1-1-1А АГО 481.303 ТУ 3 3 3
    - Трубка 305 ТВ – 40 6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м 1 1 1
    - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м 1 1 1
    8 Комплект монтажных частей:
    - Тройник с датчиком на разрежение - - 1
    - Вилка ОНЦ-РГ-09-7/18 В12 БР0.364.082 ТУ 1 1 1
    - Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ 2 2 2
    - Вилка ОНЦ-РГ-09-19/24 В12 БР0.364.082 ТУ 1 1 1
    - Розетка ОНЦ-РГ-09-4/14-Р12 БР0.364.082 ТУ 1 1 1
    - Розетка ОНЦ-РГ-09-7/18-Р12 БР0.364.082 ТУ 1 1 1
    - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79 с датчиком на разрежение, длина 2 м - - 1
    9 Руководство по эксплуатации 1 1 1
    10 Аттестат методики выполнения измерений расхода газа 1 1 1
    11 Методы регенерации чувствительных элементов. Типовые технологические процессы 1 1 1
    12 Комплект электрических схем 1 1 1
