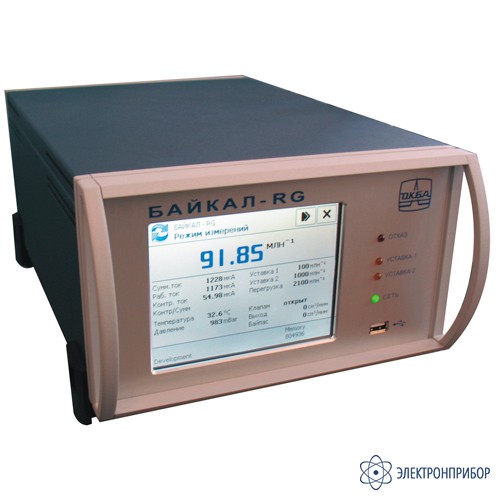

Байкал-RG (исполнение 1) — гигрометр кулонометрический

Код товара: 29089
  • 43309-09
    Является модификацией Байкал-RG

    • Гарантия

      1 год

    • Межповерочный интервал

      3 года

    • Госреестр СИ РФ

      43309-09

    • Производитель

      Ангарское ОКБА

    Назначение гигрометра Байкал-RG:

    Анализатор Байкал-RG предназначен для измерений объёмной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

    В зависимости от давления анализируемого газа гигрометр Байкал-RG выпускается в 5-и исполнениях:

    Область применения гигрометра Байкал-RG:

    Гигрометр Байкал-RG используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

    Особенности гигрометра Байкал-RG:

    • Высокая точность и надёжность при измерении объёмной доли влаги;
    • Многофункциональный дисплей повышенной яркости с меняющейся цветовой гаммой в процессе измерения объёмной доли влаги и интерактивной сенсорной системой управления;
    • Выбор единиц измерений по влажности с отображением на дисплее: млн-1, мг/м3, °С т.р. или ppm, mg/m3, °С d.р.;
    • Наличие интерфейсов RS-232, RS-485 для связи с ЭВМ;
    • Наличие функции архива с энергонезависимой памятью;
    • Возможность просмотра на дисплее тренда изменения показаний;
    • Наличие устройства сигнализации о неисправности чувствительного элемента;
    • Наличие защиты чувствительного элемента от перегрузки по влажности;
    • Наличие непрерывных показаний на дисплее о заданном значении объёмной доли влаги;
    • Наличие сигнализации о достижении заданного значения объёмной доли влаги в анализируемом газе;
    • Наличие непрерывных показаний на дисплее о текущем расходе анализируемого газа в канале чувствительного элемента и байпасе (см3/мин.);
    • Наличие непрерывных показаний на дисплее о температуре внутри корпуса гигрометра (°С);
    • Наличие непрерывных показаний на дисплее об атмосферном давлении (мм рт. ст.);
    • Наличие режима регистрации на дисплее измерения объёмной доли влаги.

  • Технические характеристики гигрометра Байкал-RG (исполнение 1):

    Параметр Байкал-RG (исполнение 1) Байкал-RG (исполнение 2) Байкал-RG (исполнение 3) Байкал-RG (исполнение 4) Байкал-RG (исполнение 5)
    Избыточное давление анализируемого газа, МПа (кгс/см2) от минус 0,005 до плюс 0,05
    (от минус 0,05 до плюс 0,5)    		 от 0,05 до 0,2
    (от 0,5 до 2,0)    		 от 0,2 до 1,0
    (от 2,0 до 10)    		 от 0,2 до 15,0
    (от 2,0 до 150)    		 от 0,2 до 40,0
    (от 2 до 400)
    Диапазоны измерений объемной доли влаги 0…1;
    1…10;
    10…100;
    100…1000 млн-1
    Основная приведенная погрешность:
    для диапазона измерений от 0 до 1 млн-1
    для области измерений от 1 до 10 млн-1
    для области измерений от 10 до 100 млн-1
    для области измерений от 100 до 1000 млн-1
    ±10%
    ±6%
    ±4%
    ±2,5%
    Диапазон показаний °С точки росы -90 °С до -20 °С
    Диапазон показаний мг/м3 0.069 мг/м3 до 763 мг/м3
    Выходной сигнал для каждого диапазона измерений 4…20 мА или 0…5 мА
    Расход анализируемого газа через гигрометр, не более 2000 см3/мин (регулируется)
    Температура анализируемого газа и окружающего воздуха +5…+50 °С
    Напряжение питания от 187 до 242 В
    Потребляемая мощность, не более 27 Вт
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
    Габаритные размеры:
    - блок измерений
    - побудитель расхода
    345х270х140 мм
    230х170х130 мм
    Масса:
    - блок измерений
    - побудитель расхода
    4 кг
    4 кг

  • Комплект поставки Байкал-RG (исполнение 1)

    № Наименование Количество
    1 Гигрометр Байкал-RG (исполнение 1) 1
    2 Блок измерений Байкал-RG 1
    3 Комбинированный сенсорный модуль (датчик) 1
    4 Комплект запасных частей
    - Элемент чувствительный 1
    - Прокладка 6
    - Трубка 1
    - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 40 мл (в колбе 2
    5 Комплект принадлежностей
    - Устройство для измерения расхода газа УИРГ-2Р 1
    - Гайка-заглушка 3
    6 Комплект монтажных частей
    - Сетевой кабель 1
    - Ниппель 2
    - Гайка 2
    - Тройник 1
    - Трубка ПВХ 4 × 1,5 ТУ 6-01-1196-79, длина 2 м 1
    - Ниппель прижимной 1
    - Трубка 1
    - Гайка накидная 1
    7 Руководство по эксплуатации 1
    8 Аттестат методики выполнения измерений расхода газа 1
    9 Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы 1
