ИВА 208, ИВА208

Измерители относительной влажности и температуры (термогигрометры, психрометры)

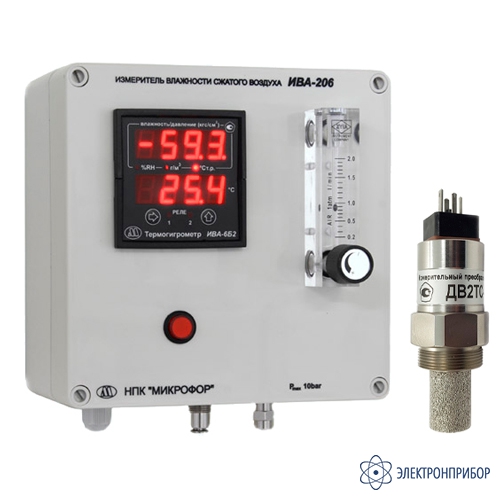

ИВА-208 — стационарный измеритель влажности сжатых технологических газов (преобразователь ДТР-2-СМ)

Код товара: 50717
  • 83117-21
    Является модификацией ИВА-208

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      83117-21 до 20.09.2026

    Назначение стационарного стационарного измерителя влажности сжатых технологических газов ИВА-208:

    Измеритель ИВА-208 предназначен для измерения влагосодержания (температуры точки росы/инея, массовой и объемной концентрации) сжатых неагрессивных технологических газов. Измерение осуществляется при рабочем давлении анализируемого газа (до 10 бар).

    Описание стационарного стационарного измерителя влажности сжатых технологических газов ИВА-208:

    В состав измерителя ИВА-208 входит термогигрометр ИВА-8 с измерительным преобразователем ДТР-2-СМ с диапазоном измерения точки росы -80…0 °С, проточная камера для установки измерительного преобразователя, измерительный преобразователь давления (опционально), ротаметр с регулировочным вентилем и устройство световой и звуковой сигнализации выхода измеряемых параметров за установленные пределы. В измерителе может быть установлен токовый или цифровой (RS232 или RS485) выход. В состав измерителя ИВА-208-Д помимо этого входит пробоотборное устройство ПДВ-8. Поверка оформляется на преобразователь, входящий в состав прибора.

    ​ДТР-2-СМ - это преобразователь преобразователь точки инея с термостатированием чувствительного элемента. Преобразователь не имеет собственной индикации измеренных значений. Измеренные значения выдаются на внешние устройства с помощью цифрового выходного сигнала по двухпроводному интерфейсу uForLan и протоколу ModBus.

    Пробоотборное устройство ПДВ-8 реализует метод отбора пробы из магистрали в измерительную камеру, давление в которой равно давлению в магистрали (согласно ИСО 8573-3), и включает проточную камеру для установки преобразователя, дроссель для регулировки расхода газа и измерительный преобразователь давления. Пробоотборные устройства могут включать входной фильтр.

    Измерение давления в ПДВ-8 осуществляется тензометрическим датчиком.

    На основании данных об измеренном давлении преобразователь может производить автоматический пересчет показаний точки росы/инея к нормальному (1 бар), стандартному (7 бар изб.), либо к другому давлению, задаваемому при конфигурации преобразователя.

    Преобразователь ДТР-2-СМ (включая имеющие ПДВ-8) может оснащаться преобразователем интерфейса ПИТ20, который осуществляет преобразование цифрового сигнала преобразователя (или ПДВ-8) в 2 унифицированных токовых выхода (4-20) мА.

    Преобразователи могут оснащаться электрическими разъемами различной конструкции.

    Устройство звуковой и световой сигнализации настраивается Пользователем и включается при выходе измеренных значений влажности, температуры и давления (при наличии преобразователя давления) за установленные пределы. Включение устройства сопровождается прерывистым звуковым и световым (кнопка на передней панели) сигналом. При нажатии на кнопку звуковой сигнал блокируется.

    Питание измерителей осуществляется от сети переменного тока 220 В, 50 Гц.

    Измеритель влажности сжатого воздуха не содержит входного фильтра и конденсатоотводчика. При измерении запыленных газов перед измерителем рекомендуется установка фильтра. Используемый в нем фильтрующий элемент - пористый фторопласт обеспечивает эффективное удаление механических примесей и капель воды размером более 1 мкм из потока сжатого воздуха, азота, элегаза, инертных и других неагрессивных газов. Материалы, использованные в фильтре, не оказывают влияния на точность и динамику измерений.

    Для предотвращения загрязнения подводящих коммуникаций фильтр должен размещаться в месте отбора анализируемого газа.

    Рис. 1. Внешний вид фильтра измерителя влажности сжатого воздуха и технологических газов ИВА-208

    Если существует вероятность возникновения капельной влаги в коммуникациях, на входе измерителя может быть установлен конденсатоотводчик. При использовании конденсатоотводчика с пластиковым прозрачным корпусом вследствие диффузии влаги из окружающей среды измерение влажности газа с точкой росы ниже -30°С невозможно. В этом случае необходимо применение конденсатоотводчика с корпусом из нержавеющей стали.

    Защита измерителя от капельной влаги может быть также обеспечена установкой электромагнитного клапана на входе измерителя, запирающегося при заданном значении точки росы анализируемого газа.

    В измерителе предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2 изб.) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (опционально) или устанавливаются "вручную".

    Обозначение измерителей влажности при заказе:

    ИВА-208 -Д/- -Z/- М-ПЭ/ФП
          1         2     3         4

    1. Название измерителя.
    2. Наличие преобразователя давления (Д).
    3. Наличие аналогового или цифровых выходов:
        Т5 - два токовых выхода 0-5 мА;
        Т20 - два токовых выхода 4-20 мА;
        RS232 - цифровой выход RS232;
        RS485 - цифровой выход RS485.
    4. Длина и материал подводящей трубки, входящей в комплект поставки:
        ПЭ – полиэтилен;
        ФП – фторопласт.
        Стандартная поставка – 1 метр полиэтиленовой трубки диаметром 6 мм.

  • Технические характеристики стационарного стационарного измерителя влажности сжатых технологических газов ИВА-208:

    Параметр Значение
    Гигрометр в щитовом исполнении ИВА-8
    Диапазон измерений температуры точки инея, ºС -80...-20
    Абcолютная погрешноcть измерения, ºС (не более) ±2
    Постоянная времени при расходе газа 1 л/мин, мин (не более) 5
    Разрешающая способность показаний индикатора, ºС т.р. 0,1
    Потребляемая мощноcть, Вт не более 5
    Рабочая температура:
    - блок индикации, ºС
    - измерительные преобразователи, ºС    		 0...+50
    Рабочая относительная влажность, % 0...+35
    Рабочее атмосферное давление, кПа 30...80
    Избыточное давление анализируемого газа, кгс/см² -0,8...81 (20 1)
    Габаритные размеры, мм (не более):
    - блока индикации
    - измерительного преобразователя точки инея
    72х72х90
    Ø30х105
    Масса, кг не более 1
    Измерительный преобразователь ДТР-2-СМ
    Диапазон измерений температуры точки росы (инея) 2, °С:
    - при температуре анализируемого газа (Тг) 20 °C и ниже
    - при температуре анализируемого газа выше 20 °C
    от -80 до Тг
    от -80 до 0
    Диапазон измерений избыточного давления для измерительного преобразователя давления в составе пробоотборного устройства ПДВ-8, кгс/см2 от 0 до 10
    Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея 3, °С ±2
    Пределы допускаемой абсолютной погрешности измерений избыточного давления, кгс/см2, не более ±0,1
    Время выхода показаний на уровень 0,9 от установившегося значения при изменении влажности газа от сухого к влажному, мин, не более 5
    Напряжение питания постоянного тока, В от 9 до 15
    Потребляемый ток без электрической нагрузки на выходе, мА, не более:
    - ДТР-1
    - ПДВ-8
    70
    10
    Средняя наработка на отказ То в нормальных условиях, ч, не менее 10 000
    Средний срок службы Тс, лет, не менее 5
    Температура окружающей среды и анализируемого газа, °С:
    - ДТР
    - ПДВ-8
    от -20 до 35
    от 0 до 50
    Относительная влажность окружающей среды, % от 0 до 98
    Рабочее давление анализируемого газа, кгс/см2, не более:
    - ДТР
    - ПДВ-8
    100
    10
    Габаритные размеры (ширина×высота×глубина), мм, не более:
    - ДТР
    - ПДВ-8
    30×30×120
    90×120×90
    Масса, кг, не более:
    - ДТР
    - ПДВ-8
    0,5
    1

    Примечание:
    1 - для расширенного диапазона.
    2 - поддиапазоны измерения температуры точки росы (инея): от -100 °С до -80 °С, от -80 °С до -60 °С, от -60 °С до -20 °С, от -20 °С до 0 °С, от 0 °С до верхнего предела измерений;
    3 - в диапазоне измерений температуры точки росы/инея ниже 0 °С преобразователи измеряют температуру точки инея, в диапазоне измерений выше 0 °С – температуру точки росы.

  • Комплект поставки ИВА-208

    № Наименование Количество
    1 Стационарный измеритель влажности сжатых технологических газов ИВА-208 1
    2 Измерительный преобразователь ДТР-2-СМ 1
    3 Сетевой кабель 1
    4 Кабель датчика 1
    5 Картонная коробка 1
    6 Руководство по эксплуатации 1
