Измерители относительной влажности и температуры (термогигрометры, психрометры)

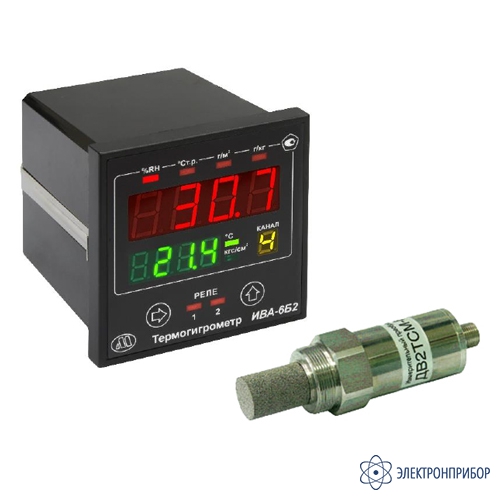

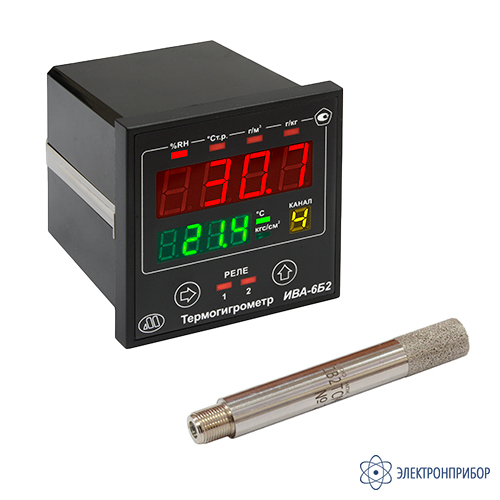

ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080 — стационарный термогигрометр в щитовом исполнении (преобразователь ДВ2ТСМ-1T-1П-Б\080)

Код товара: 50692
    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      46434-11 до 15.02.2026

    Назначение стационарного термогигрометра в щитовом исполнении ИВА-6Б2:

    Термогигрометр ИВА-6Б2 предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, а также для измерения влагосодержания неагрессивных технологических газов.

    Применение стационарного термогигрометра в щитовом исполнении ИВА-6Б2:

    • измерение параметров микроклимата производственных помещений и испытательных лабораторий, складских помещений;
    • контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
    • контроль влажности воздуха в полиграфической промышленности;
    • контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
    • камеры сушки колбас;
    • текстильная промышленность;
    • системы безопасности атомных электростанций;
    • системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
    • оборудование осушки воздуха и технологических газов, в том числе глубокая осушка;
    • контроль процессов сушки, хранения продукции.

    Конструктивные особенности стационарного термогигрометра в щитовом исполнении ИВА-6Б2:

    Термогигрометр ИВА-6Б2 состоит из блока индикации и измерительных преобразователей, которые различаются характеристиками и выбираются под нужды заказчика:

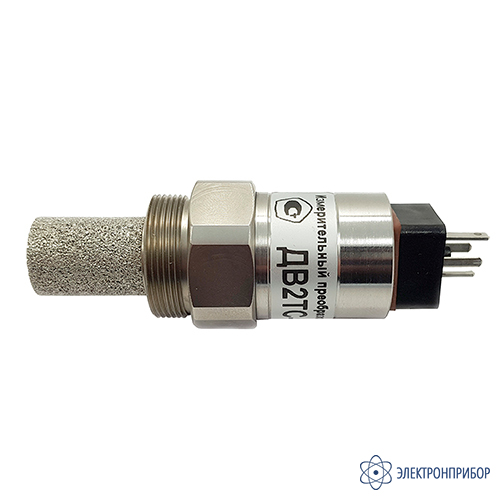

    • ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080 - стационарный термогигрометр в щитовом исполнении в комплекте с преобразователем влажности и температуры ДВ2ТСМ-1T-1П-Б\080;
    • ИВА-6Б2/ДВ2ТСМ-1T-4П-В - стационарный термогигрометр в щитовом исполнении в комплекте с преобразователем ДВ2ТСМ-1Т-4П-В для измерения влажности технологических газов и сжатого воздуха;
    • ИВА-6Б2/ДТР-1-СМ - стационарный термогигрометр в щитовом исполнении в комплекте с преобразователем ДТР-1-СМ для измерения влажности технологических газов и сжатого воздуха;

    Для преобразователей ДВ2ТСМ диапазон и погрешность нормируются по относительной влажности, для ДТР-1-СМ – по температуре точки росы/инея.

    Конструктивные особенности стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080:

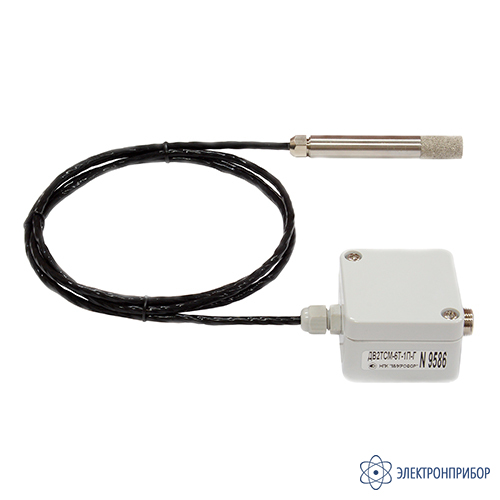

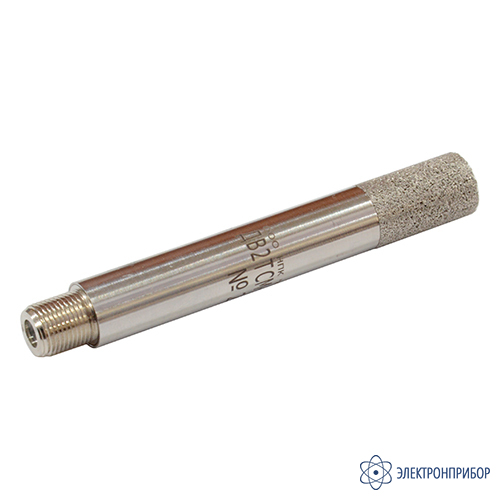

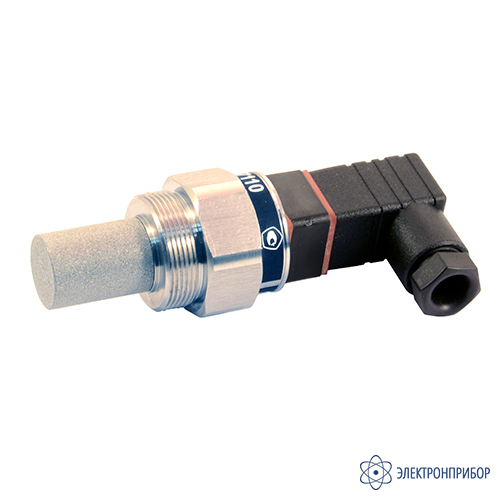

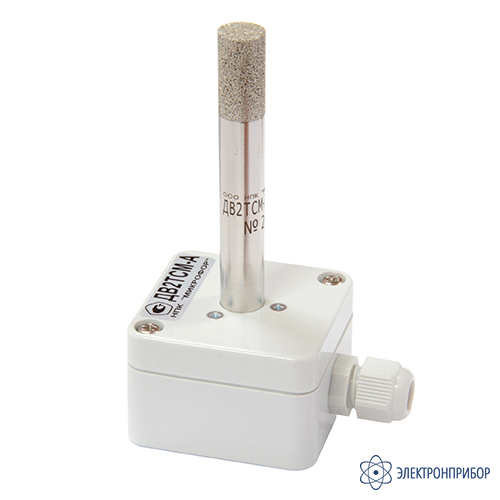

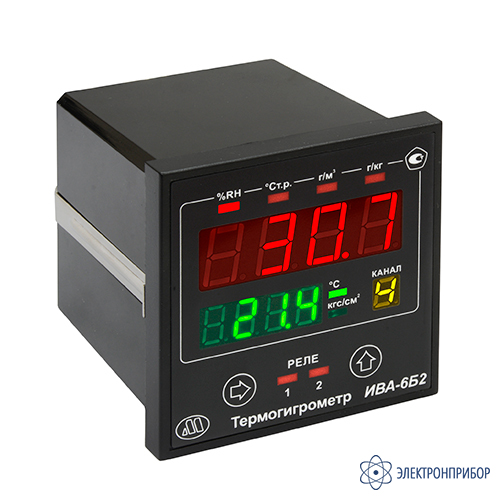

    Термогигрометр ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080  состоит из блока индикации ИВА-6Б2 и измерительных преобразователей влажности и температуры типа ДВ2ТСМ. На светодиодном дисплее термогигрометра одновременно высвечиваются текущие значения температуры и влажности воздуха измеряемого канала. Представление измеренного значения влажности газа в различных единицах: относительная влажность (%), массовая концентрация влаги (г/м3) и точка росы/инея (ºС).

    Преобразователи подключаются параллельно общим двухпроводным кабелем по цифровому интерфейсу mForLAN протоколу ModBus с общей длиной линии связи до 300 м. К блоку индикации термогигрометра может быть подключено до 4-х измерительных каналов, каждый из которых может включать измерительный преобразователь влажности и температуры ДВ2ТСМ (сетевые номера устройства от 1 до 4).

    Наличие двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу. При наличии в термогигрометре нескольких измерительных каналов можно настроить релейный выход на работу по одному из них или по нескольким сразу.

    При работе релейного выхода с несколькими измерительными каналами возможны варианты срабатывания реле по логическому "И" или по логическому "ИЛИ".

    Возможность установки двух гальванически развязанных токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.

    Обозначение измерительного преобразователя влажности и температуры:

    ДВ2ТСМ -Х -Х -В -Х -Х
         1         2    3   4   5  6

    1. Торговая марка преобразователя.
    2. Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т и 4Т).
    3. Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П и 3П).
    4. Конструктивное исполнение (А, Б, В или ГМ).
    5. Тип защитного колпачка:
       II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
       III - пористый из спеченной нержавеющей стали (поры около 25 мкм).
    6. Длина соединительного кабеля, м.

    В стандартной комплектации прибор поставляется с одним преобразователем ДВ2ТСМ-1Т-1П-Б/080.

    Пример обозначения термогигрометра при заказе: ИВА-6Б2-RS232 с преобразователем ДВ2ТСМ-1Т-1П-А-III - термогигрометр ИВА-6Б2 с цифровым выходом RS232 по протоколу ModBus, с преобразователем ДВ2ТСМ-1Т-1П-А-III (рабочий диапазон температур от 0 до 60°С, предел допускаемой основной абсолютной погрешности измерения относительной влажности ±2%, конструктивное исполнение А с пористым защитным колпачком из нержавеющей стали), с соединительным кабелем длиной 4 метра.

    Конструктивные особенности стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДВ2ТСМ-1T-4П-В:

    Термогигрометр ИВА-6Б2/ДВ2ТСМ-1T-4П-В состоит из блока индикации и измерительного преобразователя влажности и температуры типа ДВ2ТСМ-1Т-4П. Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц.

    Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м. Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ.

    В гигрометре предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную".

    Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

    Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.

    Термогигрометр рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры. Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа приведены в таблице.

    Измерительный преобразователь ДВ2ТСМ-1Т-4П имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.

    Термогигрометр имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.

    Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.

    При заказе термогигрометра оговаривается наличие и тип выходов блока индикации(токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей влажности ДВ2ТСМ-1Т-4П, длина кабеля между измерительными преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей ДВ2ТСМ-1Т-4П (при необходимости).

    Обозначение термогигрометра Ива-6Б2 при заказе:

    ИВА-6Б2 -Х с преобразователем ДВ2ТСМ-1Т-4П -В -Х м с пробоотборным устройством -Х

     1                                                                   2    3                                                              4

    1. Тип выходного сигнала:
        Т5 - два токовых выхода 0-5 мА;
        Т20 - два токовых выхода 4-20 мА;
        RS232 - цифровой выход RS232;
        RS485 - цифровой выход RS485.
    2. Конструктивное исполнение измерительного преобразователя (В).
    3. Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
    4. Тип пробоотборного устройства для преобразователя ДВ2ТСМ-1Т-4П-В.

    Пример обозначения термогигрометра при заказе: ИВА-6Б2-T20 с преобразователем ДВ2ТСМ-1Т-4П-В-20 м с пробоотборным устройством ПДВ-4 - термогигрометр ИВА-6Б2 с двумя токовыми выходами 4-20 мА с преобразователем ДВ2ТСМ-1Т-4П-В с соединительным кабелем длиной 20 метров и пробоотборным устройством ПДВ-4.

    Особенности конструктивного исполнения стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДТР-1-СМ:

    К измерительному блоку ИВА-6Б2 может подключаться до 4-х преобразователей точки росы/инея ДТР-1-СМ. Щитовое исполнение блока индикации с лицевой панелью 72х72 мм, питание ~220В 15%, 50 Гц. Преобразователи точки росы/инея подключаются к блоку индикации трехпроводным кабелем длиной до 300 м.

    Преобразователи точки росы/инея могут комплектоваться пробоотборными устройствами ПДВ.

    В блоке индикации предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы/инея и массовой концентрации влаги к нормальному и стандартному (изб. 7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДТР-1-СМ в составе ПДВ-8) или устанавливаются "вручную".

    Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений точки инея (ниже -10°С точки инея) в преобразователе ДТР-1-СМ применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

    Широкий диапазон измерения точки росы/инея газа - от -60 до +20°С. Погрешность измерения температуры точки росы/инея не более 2 °С.

    Измерительный преобразователь ДТР-1-СМ имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.

    Блок индикации имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.

    Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.

    При заказе термогигрометра оговаривается наличие и тип выходов блока индикации (токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей точки росы/инея ДТР-1-СМ или ДВ2ТСМ, длина кабеля между преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей (при необходимости).

    Обозначение преобразователя точки росы/инея с блоком индикации ИВА-6Б2 при заказе:

    ИВА-6Б2 -Х с преобразователем ДТР-1-СМ с кабелем -Х м с пробоотборным устройством -Х

     1                                                                             2                                                               3

    1. Тип выходного сигнала:
        Т5 - два токовых выхода 0-5 мА;
        Т20 - два токовых выхода 4-20 мА;
        RS232 - цифровой выход RS232;
        RS485 - цифровой выход RS485.
    2. Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
    3. Тип пробоотборного устройства для преобразователя ДТР-1-СМ.

    Пример обозначения термогигрометра при заказе:

    Преобразователь ДТР-1-СМ ИВА-6Б2-T20 с кабелем 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2-Т20 - преобразователь точки росы/инея ДТР-1-СМ с соединительным кабелем длиной 20 м, пробоотборным устройством ПДВ-4 и блоком индикации ИВА-6Б2 с двумя токовыми выходами 4-20 м.

  • Технические характеристики стационарного термогигрометра в щитовом исполнении (преобразователь ДВ2ТСМ-1T-1П-Б\080) ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080:

    Параметр Значение
    Диапазон измерений относительной влажности, % 0...98
    Диапазон измерений температуры с преобразователем
    -для исполнения 1Т
    -для исполнения 2Т
    -для исполнения 3Т
    -для исполнения 4Т (только исп. "Г")

    0...+60°С
    -20...+60°С
    -20...+60°С
    0...+150 °С
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности с преобразователем:
    - исполнение 1П, %
    - исполнение 2П, %
    - исполнение 3П, % (только исп. "В")
    в диапазоне относительной влажности от 0 до 10%
    в диапазоне относительной влажности от 10 до 50%
    в диапазоне относительной влажности от 50 до 98%
    где П – показания преобразователя, %

    ±2 %
    ±1 %

    ±(0,075+0,0925П )
    ±(0,5+0,05П)
    ±3
    Пределы допускаемой абсолютной погрешности измерений температуры, ºС
    - в диапазоне от -40 до -20°С
    - в диапазоне от -20 до -60°С
    - в диапазоне от 60 до 150ºС

    ±1
    ±0,5
    ±1
    Габаритные размеры блока индикации, мм (не более): 72х74х85
    Питание ~220В±15%, 50 Гц
    Потребляемая мощность, Вт не более 5
  • Комплект поставки ИВА-6Б2/ДВ2ТСМ-1T-1П-Б\080

    Наименование Количество
    1 Блок индикации ИВА-6Б2 1
    2 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1T-1П-Б\080 1
    3 Соединительный кабель, длина 4 м 1
    4 Руководство по эксплуатации 1
    5 Упаковка 1
