ИВА-6Б2/ДВ2ТСМ-1T-4П-В — стационарный термогигрометр в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДВ2ТСМ-1T-4П-В)
Код товара: 50693-
Является модификацией ИВА-6Б2
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
46434-11 до 15.02.2026
Назначение стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДВ2ТСМ-1T-4П-В:
Термогигрометр ИВА-6Б2 предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, а также для измерения влагосодержания неагрессивных технологических газов.
Применение стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДВ2ТСМ-1T-4П-В:
- системы безопасности атомных электростанций;
- оборудование осушки воздуха и технологических газов;
- измерение влажности элегаза в элегазовом электротехническом оборудовании;
- контроль влажности газа на входе озонатора;
- измерение влажности защитной атмосферы в металлургической промышленности;
- контроль влажности в осушаемых гермообъемах.
Конструктивные особенности стационарного термогигрометра в щитовом исполнении ИВА-6Б2/ДВ2ТСМ-1T-4П-В:

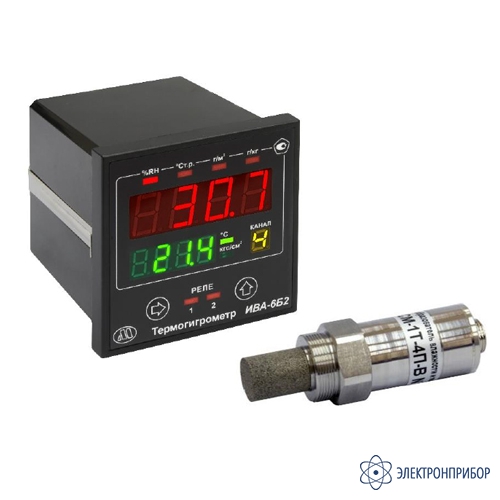

Термогигрометр состоит из блока индикации и измерительного преобразователя влажности и температуры ДВ2ТСМ-1Т-4П. Щитовое исполнение блока индикации с лицевой панелью 48х96 мм, питание ~220В 15%, 50 Гц.
Измерительный преобразователь подключается к блоку индикации трехпроводным кабелем длиной до 300 м. Термогигрометр может комплектоваться пробоотборным устройством серии ПДВ.
В гигрометре предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную".
Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.
Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
Термогигрометр рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры. Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа приведены в таблице.
Измерительный преобразователь ДВ2ТСМ-1Т-4П имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
Термогигрометр имеет два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
Возможность установки двух гальванически развязанных программируемых токовых выходов (0-5 или 4-20 мА) или цифрового выхода (RS232 или RS485) с протоколом обмена MODBUS.
При заказе термогигрометра оговаривается наличие и тип выходов блока индикации(токовые 4-20 или 0-5 мА, цифровой RS232 или RS485 или без выходов), количество преобразователей влажности ДВ2ТСМ-1Т-4П, длина кабеля между измерительными преобразователями и блоком индикации, тип пробоотборного устройства ПДВ для преобразователей ДВ2ТСМ-1Т-4П (при необходимости).
Обозначение термогигрометра Ива-6Б2 при заказе:
ИВА-6Б2 -Х с преобразователем ДВ2ТСМ-1Т-4П -В -Х м с пробоотборным устройством -Х
1 2 3 41. Тип выходного сигнала:
Т5 - два токовых выхода 0-5 мА;
Т20 - два токовых выхода 4-20 мА;
RS232 - цифровой выход RS232;
RS485 - цифровой выход RS485.
2. Конструктивное исполнение измерительного преобразователя (В).
3. Длина кабеля между измерительным преобразователем и блоком индикации, м. Стандартная длина - 4 м. Максимальная длина - 300 м.
4. Тип пробоотборного устройства для преобразователя ДВ2ТСМ-1Т-4П-В.Пример обозначения термогигрометра при заказе: ИВА-6Б2-T20 с преобразователем ДВ2ТСМ-1Т-4П-В-20 м с пробоотборным устройством ПДВ-4 - термогигрометр ИВА-6Б2 с двумя токовыми выходами 4-20 мА с преобразователем ДВ2ТСМ-1Т-4П-В с соединительным кабелем длиной 20 метров и пробоотборным устройством ПДВ-4.
-
-
Технические характеристики стационарного термогигрометра в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДВ2ТСМ-1T-4П-В) ИВА-6Б2/ДВ2ТСМ-1T-4П-В:
Параметр Значение Диапазон измерений относительной влажности, % 0...75* Диапазон измерений температуры, °С 0...+60 Пределы допускаемой основной абсолютной погрешности измерений относительной влажности влажности при температуре (20±2) °С, % (П показания преобразователя, %):
- в диапазоне относительной влажности от 0 до 10%
- в диапазоне относительной влажности от 10 до 75%
±(0,025+0,0875П)**
±(0,7%+0,02П)Пределы допускаемой основной абсолютной погрешности измерения температуры, °С ±0,5 Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 10°С, % (П - показания преобразователя, %):
- в диапазоне относительной влажности от 0 до 10%
- в диапазоне относительной влажности от 10 до 50%
- в диапазоне относительной влажности от 50 до 75%
±(0,05+0,045П)
±(0,5+0,01П)
±1Постоянная времени по относительной влажности, мин не более 5 Постоянная времени по температуре, мин не более 5 Питание ~220В±15%, 50 Гц Потребляемая мощность, Вт не более 5 Габаритные размеры блока индикации, мм (не более) 72х74х85 Масса термогигрометра, кг не более 0,8 * - верхний диапазон измерения относительной влажности ограничивается имеющейся в преобразователе функцией защиты сенсора от переувлажнения;
** - пределы допускаемой основной абсолютной погрешности измерения относительной влажности в диапазоне от 0 до 10% гарантируются при периодическом выполнении процедуры автокоррекции преобразователя. -
Комплект поставки ИВА-6Б2/ДВ2ТСМ-1T-4П-В
№ Наименование Количество 1 Блок индикации ИВА-6Б2 1 2 Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-4П 1 3 Соединительный кабель, длина 4 м 1 4 Руководство по эксплуатации 1 5 Упаковка 1 -
Дополнительная комплектация ИВА-6Б2/ДВ2ТСМ-1T-4П-В
-
Модификации ИВА-6Б2
-
ИВА-6Б2/ДВ2ТСМ-1T-4П-В, стационарный термогигрометр в щитовом исполнении для измерения влажности технологических газов и сжатого воздуха (преобразователь ДВ2ТСМ-1T-4П-В)
Снят с производства
Замена: ИВА-6Б2/ДТР-1-СМПодобрать аналогвы сейчас просматриваете
-
