ИВА 6Н, ИВА6Н, Ива 6Н Д РК
ИВА-6Н-Д-РК — термогигрометр автономный с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee)
Код товара: 50683-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
82393-21 до 04.08.2026
Назначение термогигрометра автономного с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee) ИВА-6Н-Д-РК:
Термогигрометр ИВА-6Н-Д-РК предназначен для контроля относительной влажности, температуры и атмосферного давления воздуха с передачей измеренных значений по радиоканалу. Используется совместно с другими компонентами беспроводной сети - координатором беспроводной сети и узлами беспроводной сети и может подключаться:
- к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
- персональному компьютеру с программным обеспечением SensNet;
- к SCADA-системам различных разработчиков.
Описание термогигрометра автономного с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee) ИВА-6Н-Д-РК:
Беспроводная сеть строится на базе модулей стандарта ZigBee/IEEE 802.15.4, работающих на частоте 2.4 ГГц и обеспечивающих устойчивую связь даже в очень тяжелых условиях. Дальность работы в помещении может достигать 90м, на открытом пространстве - 3200м.
Для считывания измеренных значений используется Координатор беспроводной сети - устройство, выполняющее функции управления беспроводной сетью; имеет три вида интерфейсов USB, RS-232, RS-485; может быть подключен как к проводной сети интерфейса RS-485, так и непосредственно к компьютеру. К одному Координатору может быть подключено до 32 Узлов, что обеспечивает широчайшие возможности при построении самых сложных систем. Все сегменты сети находятся в одном адресном пространстве ModBus, в связи с этим, общее число преобразователей, подключаемых к одному Координатору посредством Узлов беспроводной связи, составляет 255. Применение современной элементной базы при разработке данной системы позволило реализовать возможность построения топологии Mesh. Эта особенность позволяет обеспечить надежную связь между Координатором и наиболее удаленными Узлами, использую в качестве ретрансляторов Узлы, расположенные между ними.
Наличие у координатора портов USB, RS-232, RS-485 позволяет подключать весь ассоциированный с ним сегмент беспроводной сети напрямую к ПК, либо включить в кабельную сеть интерфейса RS-485. Координатор беспроводной сети выполняет функции согласования между сегментами кабельной и беспроводной сети. Идентификация устройств в кабельной и беспроводной сети осуществляется на основе их уникального сетевого адреса ModBus.

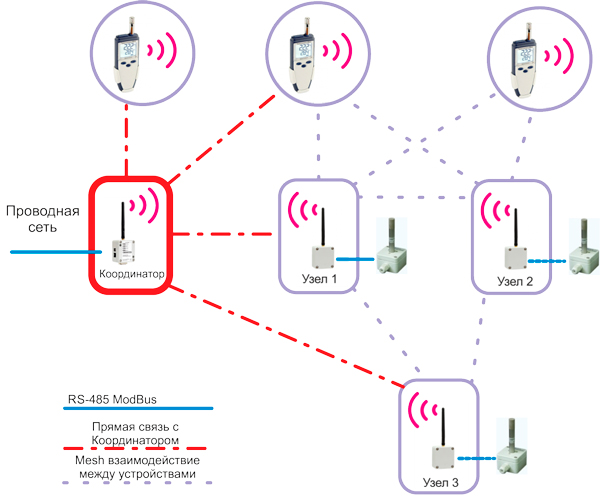

Пример построения беспроводная сети приведен на Рис.1.
Рис.1. Пример построения беспроводной сети
Сеть состоит из трех типов устройств:
- Координатора беспроводной сети;
- Узлов беспроводной сети (с подключенными к ним измерительными преобразователями либо без них);
- Термогигрометров автономных ИВА-6Н(-Д)-РК.
В одной системе используется только один координатор. К координатору сети быть непосредственно подключено до 20 беспроводных устройств.
Использование Узлов беспроводной сети увеличивает общую емкость беспроводной сети до 32 единиц. Узел беспроводной сети может быть использован для включения сегментов кабельной сети RS-485 в общую беспроводную сеть.
Координатор, а также Узлы беспроводной сети могут образовывать Mesh-соединения, позволяющие улучшить общую эффективную дальность связи, а также повысить надежность работы системы в целом. При этом термогигрометры автономные ИВА-6Н(-Д)-РК будут передавать данные ближайшему координатору или Узлу беспроводной сети.
Количество подключаемых к координатору беспроводных устройств (ИВА-6Н(-Д) или Узел беспроводной сети) не более 32 шт.
Общее количество термогигрометров автономных ИВА-6Н(-Д)-РК и измерительных преобразователей, подключенных при помощи Узлов беспроводной сети не более 255 шт.
Без использования Узлов беспроводной сети координатор поддерживает до 20 термогигрометров автономных ИВА-6Н(-Д)-РК.
Максимальная дальность связи между Координатором и Узлом беспроводной сети составляет 90 метров в помещении и до 3200 метров на открытом воздухе.
Максимальная дальность связи между термогигрометром автономным ИВА-6Н(-Д)-РК и ближайшим Узлом или Координатором беспроводной сети 60 метров в помещении и до 1200 метров на открытом воздухе. Данные приведены при использовании стандартных антенн, при стандартных тестовых условиях. При сложных условиях эксплуатации возможно использование направленных антенн для улучшения качества и эффективной дальности связи.
-
-
Технические характеристики автономного термогигрометра ИВА-6А/Н:
Параметр Значение Диапазон измерений относительной влажности, % 0...98 Диапазон измерений температуры, °С:
- для модификации ИВА-6Н без удлинительного кабеля КУ-1 или КУ-2
- для модификаций ИВА-6А и ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2
0...+50
-20...+50Диапазон измерений атмосферного давления, гПа:
- для модификации -Д
- для модификации -Д2
700…1100
600...1200Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при 23°С, %
- в диапазоне от 0 до 90%
- в диапазоне от 90 до 98%
±2
±3Пределы допускаемой абсолютной погрешности измерения температуры, °С ±0,2 Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С в пределах диапазона измерений температуры, % ±0,1 Пределы допускаемой абсолютной погрешности измерения атмосферного давления (для модификаций -Д и -Д2), гПа ±2 Постоянная времени, мин:
- по относительной влажности, не более
- по температуре, не более
2
5Напряжение питания, В 2...3 (2 батареи типа АА) Габаритные размеры (Ш×В×Г), мм, не более:
ИВА-6Н
ИВА-6А и ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2
- блок индикации
- зонд
- длина соединительного кабеля, мм, не менее
70×190×25
70×155×25
25×200
1000Масса термогигрометра, кг, не более 0,4 Средняя наработка на отказ То в нормальных условиях, ч, не менее 10 000 Средний срок службы Тс, лет, не менее 5 Рабочие условия эксплуатации Параметр, единица измерения Блок индикации Зонд Температура, °С 0...50 -20...+50 Относительная влажность, % 0...98 при температуре от 0 °С до 35 °С
0...80 при температуре от 35 °С до 50 °С0...98 Атмосферное давление, гПа 600...1200 -
Комплект поставки ИВА-6Н-Д-РК
№ Наименование Количество 1 Термогигрометр автономный с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee) ИВА-6Н-Д-РК 1 2 Карта памяти microSD с ПО DataLogger 1* 3 Руководство по эксплуатации 1 4 Упаковка 1 *Поставляется с термогигрометрами с активированной функцией записи измеренных значений на карту памяти.
-
Дополнительная комплектация ИВА-6Н-Д-РК
-
Активация слота карты памяти microSD, для термогигрометров ИВА-6А и ИВА-6Н с модификациями
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
Совместимость с ИВА-6Н-Д-РК
-
Модификации ИВА-6А/Н
Подберите модификацию по параметрам
Исполнение измерительного преобразователяКанал измерения атмосферного давленияРегистрация измеренных значений на карту памяти и возможность считывания данных через USB-портРадиомодуль стандарта ZigBee-
ИВА-6Н-Д, термогигрометр без регистрации измеренных значений, с каналом измерения атмосферного давления (со встроенным преобразователем)
Цена по запросу
поступление 08.11.2024 г.
-
ИВА-6Н-Д-РК, термогигрометр автономный с каналом измерения атмосферного давления (со встроенным преобразователем, с радиомодулем стандарта ZigBee)
Цена по запросу
вы сейчас просматриваете
