ИВА 8, ИВА8
ИВА-8/ДТР-СМ — гигрометр в щитовом исполнении (преобразователь ДТР-СМ)
Код товара: 50697-
-
Межповерочный интервал
1 год
-

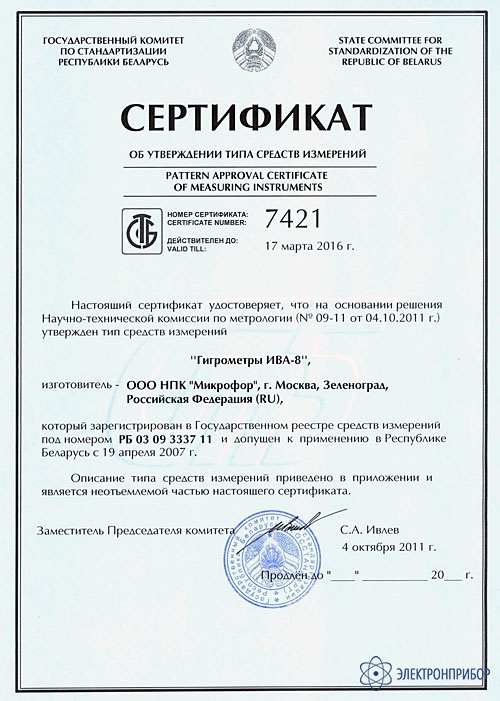

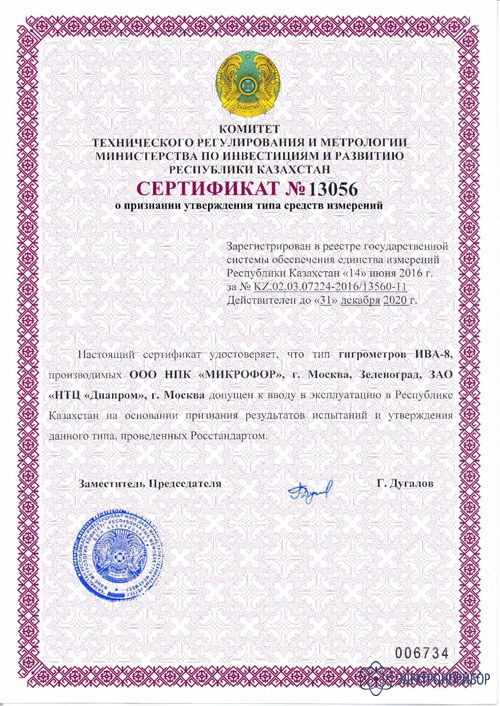

Госреестр СИ РФ
13560-11 до 20.11.2025
Назначение гигрометра в щитовом исполнении ИВА-8:
Гигрометр ИВА-8 предназначен для измерения температуры точки инея воздуха, азота, инертных и других неагрессивных газов, используемых при проведении технологических процессов в электронной, химической, электротехнической промышленности.
Описание гигрометра в щитовом исполнении (преобразователь ДТР-СМ) ИВА-8/ДТР-СМ:
Гигрометр ИВА-8 состоит из блока индикации и измерительного преобразователя температуры точки инея ДТР-СМ с диапазоном измерения точки росы -20…-80 °С, предназначенный для применения при избыточном давлении анализируемого газа от -0,8 до 8 кгс/см2. Щитовое исполнение блока индикации. Измерительный преобразователь температуры точки инея подключается к блоку индикации гигрометра ИВА-8 трехпроводным кабелем длиной до 100 м.
Возможность подключения к гигрометру ИВА-8 до двух измерительных преобразователей температуры точки инея к одному блоку индикации. Представление измеренного значения влажности газа в различных единицах: температура точки инея (°С) или объемная концентрация (ppm).
Наличие до двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемым параметрам (точка росы, объемная концентрация, давление) и измерительным каналам. Возможность установки двух токовых выходов (0-5 или 4-20 мА - по любому из параметров и измерительных каналов в задаваемом диапазоне изменения параметра) или цифрового выхода (R232 или RS485).
При заказе гигрометра оговаривается конфигурация блока индикации
- наличие токовых выходов и их диапазон (0-5 или 4-20 мА);
- наличие цифрового выхода и его тип (RS-232 или RS-485) исполнение;
- измерительного преобразователя (обычное или для контроля влажности в водороде).
В стандартный комплект поставки гигрометра ИВА-8 входит два релейный выхода.
Подключение измерительного преобразователя температуры точки инея к магистрали с анализируемым газом осуществляется с помощью пробоотборных устройств серии ПДВ.
Обозначение при заказе гигрометра в щитовом исполнении ИВА-8:
При заказе гигрометра оговаривается количество релейных выходов (1 или 2), наличие токовых выходов, их количество (до 2), диапазон (0-5 или 4-20 мА), наличие цифрового выхода и его тип (RS-232 или RS-485). В стандартный комплект поставки входит один релейный и один токовый выход 0-5 мА (Конфигурация 1).
При заказа гигрометра ИВА-8 следует обговаривать номер его конфигурации.
Конфигурация Релейный выход Токовый выход 0-5мА Токовый выход 4-20мА Цифровой выход RS232 Цифровой выход RS485 1 1 1 нет нет нет 2 1 2 нет нет нет 3 1 нет 1 нет нет 4 1 нет 2 нет нет 5 1 нет нет да нет 6 1 нет нет нет да 7 2 1 нет нет нет 8 2 нет 1 нет нет 9 2 нет нет нет да К блоку индикации может быть подключено до 2 измерительных преобразователей ДТР. Количество преобразователей и их исполнение оговариваются при заказе гигрометра.
-
-
Технические характеристики гигрометра в щитовом исполнении ИВА-8:
Параметр Значение Диапазон измерений температуры точки инея, ºС -80...-20 Абcолютная погрешноcть измерения , ºС (не более) ±2 Постоянная времени при расходе газа 1л/мин, мин (не более) 5 Разрешающая способность показаний индикатора, ºС т.р. 0,1 Габаритные размеры, мм (не более):
- блока индикации
- измерительного преобразователя точки инея
72х72х90
Ø30х105Масса, кг не более 1 Потребляемая мощноcть, Вт не более 5 Рабочие условия применения гигрометра ИВА-8 Температура:
- блок индикации, ºС
- измерительные преобразователи, ºС0...+50 Относительная влажность, % 0...+35 Атмосферное давление, кПа 30...80 Избыточное давление анализируемого газа, кгс/см² -0,8...8 (20*) * - для расширенного диапазона
-
Комплект поставки ИВА-8/ДТР-СМ
№ Наименование Количество 1 Блок индикации гигрометра ИВА-8 (1 канал влажности, 2 релейных выхода) 1 2 Измерительный преобразователь точки росы ДТР-СМ 1 3 Соединительный кабель, длина 4 м 1 4 Руководство по эксплуатации 1 5 Упаковка 1 -
Дополнительная комплектация ИВА-8/ДТР-СМ
-
Модификации ИВА-8
-
ИВА-8/ДТР-СМ, гигрометр в щитовом исполнении (преобразователь ДТР-СМ)
Снят с производства
Подобрать аналог
