ИВГ 1/4 Т 8Р 8А (5) Е, ИВГ-1/4Т8Р8АЕ (5), ИВГ-1/4-Т-8Р-8А 5-Е

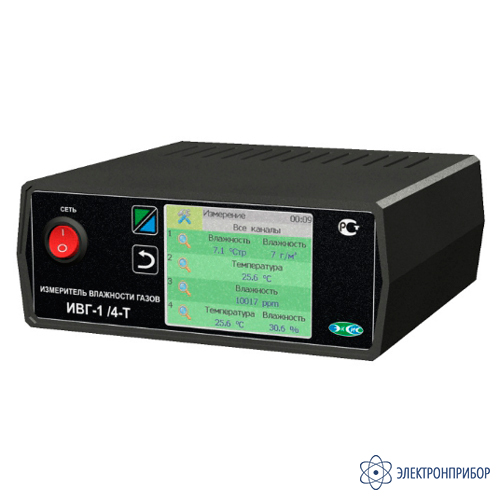

ИВГ-1/4-Т-8Р-8А-Е (5) — четырехканальный измеритель-регулятор микровлажности газов (измерительный блок, 8 реле, 8 аналоговых выходов, Ethernet, дисплей 5 дюймов)
Код товара: 76633-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
70176-18 до 24.01.2028
-
Производитель
-
Артикул
4406
Сертификаты
Назначение четырехканального измерителя-регулятора микровлажности газов (измерительный блок, 8 реле, 8 аналоговых выходов, Ethernet, дисплей 5 дюймов) ИВГ-1/4-Т-8Р-8А-Е (5):
Гигрометр ИВГ-1/4-Т-8Р-8А (5) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов. Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.
Особенности четырехканального измерителя-регулятора микровлажности газов (измерительный блок, 8 реле, 8 аналоговых выходов, Ethernet, дисплей 5 дюймов) ИВГ-1/4-Т-8Р-8А-Е (5):
- 4 канала измерения;
- цветной графический дисплей (5") с сенсорным управлением;
- интерфейсы связи с компьютером Ethernet, RS-232, USB;
- протоколы Modbus RTU;
- интуитивно понятный интерфейс;
- объем памяти статистики не менее 715 тысяч точек записи;
- принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
- наличие 8 унифицированных аналоговых выходов 4...20, 0...5, 0...20 мА;
- наличие 8 встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису;
- отображение параметров регулирования на дисплее блока измерения;
- измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
- возможность подключения датчика давления ИПД;
- расстояние от измерительного блока до преобразователя может быть до 1000 метров;
- возможность объединения приборов в измерительную сеть.
-
-
Технические характеристики четырехканального измерителя-регулятора микровлажности газов (измерительный блок, 8 реле, 8 аналоговых выходов, Ethernet, дисплей 5 дюймов) ИВГ-1/4-Т-8Р-8А-Е (5):
Параметр Значение ИВГ-1/1-Т-4Р-2А (3)
ИВГ-1/2-Т-4Р-2А (3)
ИВГ-1/4-Т-8Р-8А (5)
ИВГ-1 /4-Т-16Р (5)
ИВГ-1 /4-Т-16А (5)ИВГ-1/1-Т-4Р-2А-Е (3)
ИВГ-1/2-Т-4Р-2А-Е (3)
ИВГ-1/4-Т-8Р-8А-Е (5)
ИВГ-1 /4-Т-16Р-Е (5)
ИВГ-1 /4-Т-16А-Е (5)Диапазон измерений точки росы, °С -80...0 Пределы абсолютной погрешности измерений точки росы, °С ±2,0 Единицы представления влажности °С по т.р., % отн. влажн., ppm, мг/м3 Температура анализируемого газа, °С -20...+40 Давление анализируемого газа, кПа, не более:
- исполнение Д1
- исполнение Д2
- исполнение Д3
2533
16212
40530Рекомендуемый расход анализируемого газа, л/ч 20…60 Напряжение питания (220± 10%) В, (50±1) Гц Разрешение дисплея 640*480 Количество цветов дисплея 65535 Тип сенсорной панели резистивный Потребляемая мощность, Вт, не более 15 Количество точек автоматической статистики, не менее 715000 Длина кабеля для подключения преобразователя к измерительному блоку, м, не более 1000 Интерфейс связи с компьютером RS-232, RS-485, USB 2.0, RS-232, USB 2.0, Ethernet 100BASETX Коммутационная способность реле 7 А при напряжении 220 В 50 Гц Токовый выход:
Диапазон изменения выходного тока, мА
Дискретность изменения выходного тока, мкА
Максимальное сопротивление нагрузки, Ом
4…20; 0…5; 0..20
19.5; 4.9; 19.5
300; 1000; 300Масса измерительного блока, кг, не более 1 Габаритные размеры измерительного блока, мм, не более 235х255х105 Габаритные размеры измерительных преобразователей, мм, не более Ø40х200 Масса измерительного преобразователя влажности, кг, не более 0,4 Масса преобразователя давления, кг, не более 0,4 Габаритные размеры преобразователей давления, мм
ИПД-02
ИПД-02-М8
ИПД-02-М16
Ø32х130 (М20х1.5)
Ø96х140 (М8х1)
Ø77х140 (М16x1,5)Условия эксплуатации Рабочие условия блока измерения:
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
от -20 до +50
от 10 до 95
от 84 до 106Рабочие условия измерительного преобразователя влажности:
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
от -20 до +40
от 10 до 95
от 84 до 106Рабочие условия барьера искрозащиты:
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
от -20 до +40
от 0 до 90
от 86,6 до 106,7Рабочие условия преобразователя давления(1):
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
от +5 до +50
от 10 до 95
от 84 до 106Рабочие условия соединительных кабелей:
- температура воздуха, °С
- относительная влажность, % (без конденсации влаги)
- атмосферное давление, кПа
от -40 до +60
от 10 до 95
от 84 до 106Примечание:
(1) - может быть изменено по заказу. -
Комплект поставки ИВГ-1/4-Т-8Р-8А-Е (5)
№ Наименование Количество 1 Измерительный блок ИВГ-1/4-Т-8Р-8А-Е (5) (8 реле, 8 аналоговых выходов) 1 2 Соединительный кабель 10 м 1 3 Руководство по эксплуатации 1 4 Паспорт 1 -
Дополнительная комплектация ИВГ-1/4-Т-8Р-8А-Е (5)
-
Модификации ИВГ-1 /Х-Т-YР-ZА
-
Файлы для ИВГ-1/4-Т-8Р-8А-Е (5)
Файлы для ИВГ-1/4-Т-8Р-8А-Е (5)
