Измерители относительной влажности и температуры (термогигрометры, психрометры)

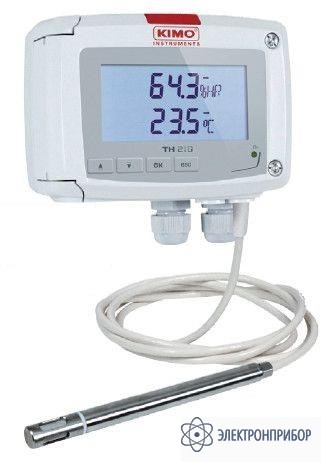

TH210-HNDI/150 — датчик влажности и температуры

Код товара: 32506
  • 60865-15

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60865-15

    • Производитель

      KIMO, Франция

    Назначение датчика влажности и температуры TH210-HNDI/150

    Датчик влажности и температуры TH210-HNDI/150 применяется для измерения температуры и влажности окружающей среды.

    Основные свойства датчика влажности и температуры TH210-HNDI/150

    • Конфигурируемые диапазоны измерений от 5 до 95% отн. влажн. и температуры от -40 до +180 °С
    • Функции: относительная и абсолютная влажность, точка росы, сухая и влажная температура, энтальпия
    • Зонд из нержавеющей стали
    • 4-проводной аналоговый выход 0 - 5/10 В или 0/4 - 20 мА
    • Источник питания напряжением 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    • Индикатор тенденции
    • Корпус из пластика ABSV0, степень защиты МР 65, без дисплея
    • Установка с помощью системы «1/4 оборота» с настенной пластиной

  • Технические характеристики датчика влажности и температуры TH210-HNDI/150

    Параметр Значение
    Характеристики корпуса
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65
    Дисплей Нет
    Высота символов значения 10 мм, единицы измерения: 5 мм
    Кабельное уплотнение С диаметром не более 8 мм
    Масса 320 г
    Функции
    Датчики класса 210 имеют 2 аналоговых выхода, которые соответствуют обоим отображаемым параметрам. Можно активировать один или два выхода и задать для каждого выхода либо относительную влажность, либо температуру.
    Абсолютная влажность От 2 до 30 000 г/кг; единицы измерения: 1 г/кг
    Точка росы От -60 до +100 °Ctd; единицы измерения: 0,1 °Ctd / 0,1 °Ftd
    Сухая температура От -20 до+102 °С; единицы измерения: 0,1°C / 0,1°F
    Энтальпия От 0 до 15 000 кДж/кг; единицы измерения: 0,1 кДж/кг
    *Диапазон настройки относительной влажности выхода 1 по умолчанию в гигрометрии составляет от 0 до 100%, а диапазон настройки температуры выхода 2 по умолчанию - от 0 до 50 °С.
    Технические характеристики, измерение влажности
    Диапазон измерения От 5 до 95% отн. влажн.
    Единицы измерения % отн. влажн.
    Погрешность* (Повторяемость, линейность, гистерезис) ±1,5% отн. влажн. (если 15 °C < T < 25 °C)
    Смещение, связанное с температурой ±0,04 x (T -20)% отн.влажн. (если T <15 °C или T >25°C)
    Разрешение 0,1% отн. влажн.
    Неточность заводской калибровки ±0,88% отн. влажн.
    Время отклика <10 секунд (от 10 до 80% отн.влажн, V^ = 2 м/с)
    Тип датчика Емкостной
    Окружающая среда Воздух и нейтральные газы
    * Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
    В соответствии с документами NFX15-113 и Charter2000/2001 HYGROMETERS, GAL (Гарантированный Предел Погрешности), который может быть рассчитан с коэффициентом запаса относительной влажности 2, составляет ±2,58% при температуре от 18 до 28°в диапазоне измерений относительной влажности от 3 до 98%.
    Смещение датчика составляет менее 1% отн. влажности/год.
    Технические характеристики
    Источник питания 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    Выход 2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
    Максимальная нагрузка: 500 Ом (4 - 20 мА)
    Минимальная нагрузка: 1 кОм (0 - 5/10 В)
    Гальваническая развязка Входы и выходы (модели 115В/230 В перем. тока)
    Потребляемая мощность 5 ВА
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабеля с сечением от 0.05 до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Окружающая среда Воздух и нейтральные газы
    Условия эксплуатации Воздух и нейтральные газы
    Рабочая температура От 0 до +50°С
    Температура хранения От -10 до +70°С
    Технические характеристики, измерение температуры
    Диапазон измерения Модель с выносным зондом из нержавеющей стали: от -40 до +180 °С
    Единицы измерения °C / °F
    Погрешность* ±0,3% от показаний ±0,25 °С
    Время отклика Т90 = 0,9 секунды при V воздуха = 1 м/с
    Разрешение 0,1°C / 0,1 °F
    Тип датчика Pt100 1/3 в соответствии со стандартом DIN IEC751
    Окружающая среда Воздух и нейтральные газы
    *Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
    Технические характеристики зонда, зонд из нержавеющей стали 316 L
    Диапазон измерения от -40 до +180 °С
    Длина выносного зонда 150 мм
    Кабель Силиконовый кабель диаметра 4,8 мм, длина 2 м (другие по запросу)
    Зонды из нержавеющей стали поставляются в комплекте с защитным проточным наконечником, изготовленным из нержавеющей стали и с фильтром из нержавеющей стали 25 мк (справ. № EPI25).
    Тип наконечника
    Номер элемента EPI25
    Материал наконечника Нержавеющая сталь
    Материал фильтра Нерж. сталь
    Тип фильтра Сетчатый
    Максимальный размер частиц 25 мк
    Максимальная скорость потока воздуха 25 м/с
    Максимальная температура 180 °С
    Максимальная относительная влажность 95%
    Длина 30 мм
    Применение Система вентиляции, отопления и кондиционирования воздуха (HVAC)
    Промышленность
    Фармацевтические заводы / Микроэлектроника
    Наконечник защищает от внешнего воздействия со стороны агрессивных сред Стружка

    Номер модели датчика влажности и температуры TH210-HNDI/150

    Датчик влажности и температуры TH210-HNDI/150: электропитание/выход 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц; без дисплея; выносной зонд из нержавеющей стали, длиной 150 мм.

  • Комплект поставки TH210-HNDI/150

    Наименование Количество
    Датчик влажности и температуры TH210-HNDI/150 1

    Доплнительная комплектация

    Наименование Цена
    Защитные наконечники По запросу
    Кабельные уплотнения По запросу
    Настенный опорный кронштейн для удаления зонда влажности По запросу
    Программное обеспечение конфигурирования с USB-кабелем LCC-S По запросу
    Скользящие фитинги По запросу
    Соединительные фитинги По запросу
