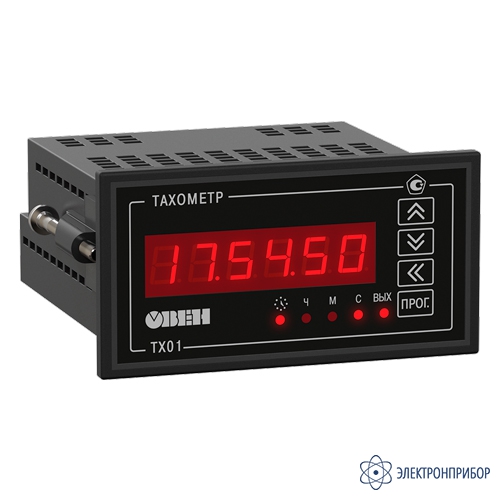

ТХ01-24.Щ2.УР-RS — многофункциональный тахометр

Код товара: 69708
  • 77926-20
    Является модификацией ТХ01

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77926-20 до 24.03.2025

    • Производитель

      ОВЕН

    • Артикул

      44428

    Сертификаты

    Назначение многофункционального тахометра ТХ01:

    Тахометр ТХ01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

    Варианты исполнения многофункционального тахометра ТХ01:

    Тахометр ТХ01 выпускается в 2 модификации по напряжению питания: универсальный источник питания (~110 В, ~230 В и =24 В) и питание от бортовой сети или аккумулятора (=12 В и =24 В).

    Функциональные возможности многофункционального тахометра ТХ01:

    • Измерение скорости вращения и времени наработки;
    • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы;
    • 2 модификации по напряжению питания: универсальный источник питания (~110 В, ~230 В и =24 В) и питание от бортовой сети или аккумулятора (=12 В и =24 В);
    • Подключение датчиков n-p-n и p-n-p-типа, герконов;
    • Интерфейс RS-485 (Modbus RTU/ASCII);
    • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В;
    • Защита настроек паролем;
    • Сохранение настроек и результатов при отключении питания;
    • Работа при низких температурах: -20…+70 °С.

    Особенности многофункционального тахометра ТХ01:

    • Госреестр средств измерений РФ, Белоруссии;
    • Свидетельство о типовом одобрении (Морской регистр);
    • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и прочее;
    • Аналоговый выход (И, У) – 2 режима работы: П-регулятор (управляющий сигнал выдается в зависимости от рассогласования) и Регистратор (сигнал изменяется в зависимости от частоты);
    • Каждая модификация имеет в базе: интерфейс RS-485 с поддержкой Modbus RTU/ASCII, питание от =24 В и релейный выход (8 А, ~220 В).

    Функциональная схема многофункционального тахометра ТХ01:

    Рис.1. Функциональная схема ТХ01

    Схемы подключения многофункционального тахометра ТХ01:

    Рис.2. Схема подключения ТХ01

    Подключение датчиков, имеющих на выходе n-p-n- и p-n-p-транзистор с открытым коллектором:

    а) n-p-n-транзистор с открытым коллектором запитан от внешнего источника питания;

    б) n-p-n-транзистор с открытым коллектором работает от встроенного источника питания;

    в) p-n-p-транзистор с открытым коллектором запитан от внешнего источника питания.

    Рис.3. Схема подключения ТХ01

    Список программируемых параметров многофункционального тахометра ТХ01:

    Рис.4. Меню «Конфигурация»

    Рис.5. Меню «Конфигурация» (продолжение)

    Рис.6. Меню «Конфигурация» (продолжение)

    Рис.6. Меню «Конфигурация» (окончание)

  • Технические характеристики многофункционального тахометра ТХ01:

    Параметр Значение
    Питание
    Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS:
    – напряжение, В
    – частота, Гц
    от 90 до 264 (номинальные значения 110, 220 или 240);
    от 47 до 63 (номинальные значения 50 и 60 Гц)
    Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В от 20 до 34  (номинальное значение 24)
    Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В от 10,5 до 30 (номинальные значения 12 и 24)
    Максимальная потребляемая мощность:
    – ТХ01-24.Х. ХР-RS, Вт, не более
    –ТХ01-224.Х. ХР-RS, ВА, не более
    не более 8
    не более 10
    Характеристики входов
    Частота входного сигнала, Гц от 2,5 до 2500
    Диапазон измерения, об/мин от 12 до 150 000
    Подключаемые датчики p-n-p-, n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)
    Максимальный входной ток, мА 10
    Входной ток при активном уровне сигнала, мА, не менее 4,5
    Максимальное входное напряжение, В 30
    Длительность импульса на счетном входе, мкс, не менее 10
    Длительность сигнала на входе «Счет наработки», мс, не менее 300
    Счетчик времени наработки
    Диапазон измерения от 1 с до 9999 суток 23 ч
    Встроенный источник питания
    Номинальное выходное постоянное напряжение 24 ± 3 В
    Максимальный выходной ток 50 мА
    Тип ВУ Технические характеристики Значение
    Выходные элементы
    Реле электромагнитное (Р) Номинальный ток нагрузки, А 8
    Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В 220
    Максимальное напряжение нагрузки постоянного тока, В 30
    Электрическая прочность контактов, В, не менее 1000
    ЦАП «параметр-ток» (И) Выходной сигнал постоянного тока, мА
    Сопротивление нагрузки, Ом
    Номинальное сопротивление нагрузки
    Напряжение питания ЦАП, В
    Основная приведенная погрешность выходов ЦАП, %, не более    		 от 4 до 20
    от 0 до 1300
    700 Ом
    от 10 до 36
    0,5
    ЦАП «параметр-напряжение» (У) Выходной сигнал постоянного напряжения
    Сопротивление нагрузки, не менее
    Напряжение питания ЦАП
    Основная приведенная погрешность выходов ЦАП, %, не более    		 от 0 до 10 В
    5 кОм
    от 15 до 36 В
    0,5
    Параметр Значение
    Метрологические характеристики
    Предел допускаемой приведенной погрешности измерений, %, не более ±0,5
    Интервал между поверками, лет 2
    Средний срок службы, лет 12
    Интерфейсы связи
    Интерфейс RS-485
    Протоколы передачи данных Modbus RTU/ASCII
    Условия эксплуатации
    Температура окружающего воздуха -20...+70 °С
    Атмосферное давление 84...106,7 кПа
    Относительная влажность воздуха (при 35 °С) не более 95 %
